Ini Struktur Pier Head Jembatan, Fungsi, Dan Proses Pembuatannya

Dalam dunia konstruksi bangunan, setiap detail memiliki peran penting dalam menjaga kekokohan dan keandalan struktur. Salah satu komponen yang tak boleh diabaikan adalah pier head, yang menjadi kunci utama dalam menjaga stabilitas dan kelangsungan jembatan.

Pier head ini termasuk dalam bagian stuktur bangunan bawah jembatan, seperti halnya oprit, pondasi, dan juga abutment jembatan.

Peran penting pier head dalam penyebaran beban menjadikannya elemen vital dalam memastikan kestabilan jembatan. Saat beban, baik itu beban struktural bangunan atau beban yang timbul dari aktivitas di atasnya, seperti kendaraan yang melintas, diterima oleh jembatan, pier head bertugas untuk mendistribusikannya secara merata ke seluruh pondasi.





Pengertian Pier Head Jembatan


Pier head adalah salah satu pilar jembatan yang berguna sebagai penyangga utama pada jembatan. Sebagai bagian dari struktur konstruksi, pier head bertugas menerima seluruh beban yang diberikan pada bangunan atas, kemudian menyalurkannya dengan aman dan efisien ke pondasi di bawahnya.

Tanpa pier head yang kokoh, jembatan tidak akan mampu menahan beban yang diberikan dan dapat mengalami kegagalan struktural yang serius.



Mengenal Struktur Dan Komponen Pondasi Jembatan


Dibalik keindahan dan fungsionalitas jembatan yang megah terdapat struktur dan komponen pondasi yang menjadi tulang punggung kekuatan dan kestabilan. Mari kita mengenal lebih dekat komponen-komponen penting dalam struktur dan pondasi jembatan yang memainkan peran utama dalam menjaga kekokohan dan kelancaran jembatan.


1. Pier Head - "Si Balok" Jembatan

Pier head merupakan komponen utama yang berfungsi sebagai dudukan atau alas bagi balok jembatan atau yang dikenal dengan box girder. Dengan dukungan yang kokoh dari pier head, balok jembatan dapat diposisikan dengan tepat dan mendapatkan penopang yang kuat, sehingga mampu menahan beban dan mempertahankan stabilitasnya.


2. Pier - Tiang Pendorong Utama

Pier merupakan tiang utama yang menopang jembatan dan bertugas menyalurkan beban ke pondasi. Bentuk pier dapat bervariasi tergantung pada kebutuhan dan desain jembatan. Ada yang berbentuk tunggal (single) dan ada pula yang terdiri dari dua atau lebih tiang (frame). Keandalan dan kekuatan pier sangat penting dalam menjamin kelancaran jembatan dan keamanan pengguna.


3. Pile Cap - Menyatukan Integritas Pondasi

Pile cap merupakan komponen yang menyatukan integritas pondasi dan bertindak sebagai penghubung antara tiang-tiang pondasi. Fungsi pile cap ini sangat penting dalam memastikan penyebaran beban secara merata ke seluruh pondasi. Dengan pile cap yang solid dan kokoh, beban dapat didistribusikan dengan efisien sehingga pondasi dapat menjaga kestabilan struktur jembatan.


4. Pile Foundation - Pondasi Distribusi Beban

Pile foundation merupakan pondasi yang bertugas mendistribusikan beban dari jembatan ke tanah di bawahnya. Pondasi ini terdiri dari tiang-tiang (pile) yang ditanam secara vertikal ke dalam tanah. Dalam struktur jembatan, pile foundation berperan penting dalam menopang beban dan menjaga kestabilan jembatan terhadap gaya-gaya eksternal.


5. Girder Jembatan - Tulang Punggung Jembatan

Girder jembatan adalah komponen struktural yang membentang dari satu tiang ke tiang lainnya. Fungsi girder adalah untuk menopang jalan atau lajur jembatan sehingga kendaraan dapat melintas dengan aman. Ada beberapa jenis girder yang digunakan, seperti Segmental Box Girder dan Long Span I-Girder, tergantung pada desain dan spesifikasi jembatan yang dibangun.


Fungsi Pier Head


Tidak hanya sebagai bagian dari struktur bangunan, tetapi pier head juga memiliki fungsi-fungsi utama yang berperan dalam menjaga kekokohan dan keberlanjutan proyek konstruksi. Berikut ini adalah beberapa fungsi pier head yang perlu Anda ketahui:


1. Menahan Beban

Fungsi utama pier head adalah menahan beban vertikal yang ditempatkan di atasnya. Sebagai contoh, pada struktur jembatan, pier head bertanggung jawab untuk menopang beban bangunan seperti lalu lintas kendaraan, jalur rel kereta api, atau benda berat lainnya. D

Dengan kekuatan dan stabilitas yang dimiliki, pier head mampu menahan beban tersebut dan menjaga integritas struktur bangunan secara keseluruhan. Tanpa pier head yang kuat, risiko ambruk dan kegagalan struktural menjadi lebih tinggi.


2. Distribusi Beban Secara Merata

Selain menahan beban, pier head juga berfungsi untuk mendistribusikan beban dengan merata ke komponen struktur yang lebih besar seperti tiang-tiang penyangga atau balok-balok. Dengan cara ini, tekanan dan beban yang diberikan tidak terpusat pada satu titik saja, melainkan terdistribusi secara merata ke seluruh struktur. Hal ini penting agar beban tidak terlalu besar pada satu titik tertentu, yang dapat menyebabkan kelemahan dan keretakan pada pier head maupun struktur yang terkait.


3. Menyerap Guncangan dan Getaran

Pier head juga berperan sebagai penyerap guncangan dan getaran yang timbul akibat aktivitas sekitar seperti lalu lintas kendaraan, angin kencang, atau gempa bumi. Dengan daya serapnya, pier head dapat mengurangi dampak guncangan dan getaran yang bisa merusak struktur bangunan secara keseluruhan.

Keberadaan pier head yang kokoh dan tangguh sangatlah penting dalam menjaga kestabilan dan keamanan proyek konstruksi, terutama dalam kondisi lingkungan yang tidak menentu.


4. Memungkinkan Perbaikan dan Modifikasi

Pier head juga memberikan fleksibilitas dalam hal perbaikan dan modifikasi pada struktur bangunan. Jika diperlukan perbaikan atau penyesuaian tertentu, pier head memungkinkan akses yang lebih mudah dan meminimalkan dampak terhadap struktur yang lebih besar. Dengan demikian, proses perawatan dan pengembangan struktur dapat dilakukan dengan efisiensi yang tinggi.


5. Menstabilkan Struktur dan Keseimbangan Hidrolik

Salah satu fungsi utama pier head adalah memperkuat dan menstabilkan struktur bangunan. Dalam situasi di mana tekanan angin, air, atau gempa bumi dapat menyebabkan gaya lateral pada bangunan, pier head berperan penting dalam menyeimbangkan dan mempertahankan kekokohan struktur. Dengan penempatan yang tepat, pier head dapat meredistribusikan dan menahan beban lateral dengan efektif, mencegah terjadinya kemungkinan keruntuhan atau keretakan pada bangunan.

Dalam konteks dermaga, pier head berfungsi sebagai elemen pertahanan yang memungkinkan aliran air yang terkendali, mengurangi tekanan, dan meminimalkan kerusakan yang disebabkan oleh arus air yang kuat. Dengan demikian, pier head membantu melindungi dermaga dari efek negatif abrasi atau erosi yang dapat merusak fondasi dan struktur keseluruhan.


6. Menghadirkan Keindahan dan Pesona dalam Desain


Kepala pilar, atau pier head, bukan hanya berperan penting dalam konstruksi bangunan, tetapi juga memiliki potensi besar dalam menambahkan elemen estetika yang memikat. Saat ini, pier head telah menjadi salah satu elemen desain yang populer dan sering digunakan dalam berbagai lokasi wisata dan kawasan perkotaan.

Pier head memberikan kesempatan bagi para arsitek dan desainer untuk berkreasi dan menghadirkan sentuhan artistik dalam desain bangunan. Dengan bentuk dan desain yang unik, pier head dapat menjadi titik fokus yang menarik perhatian pengunjung dan memberikan kesan visual yang menawan. Baik itu dalam bentuk geometris, organik, atau kombinasi keduanya, pier head dapat memberikan keindahan estetika yang memikat.

Banyak lokasi wisata yang memanfaatkan kehadiran pier head untuk menciptakan daya tarik visual yang memukau. Misalnya, di tepi pantai atau dermaga, pier head dapat menjadi elemen yang menyatu dengan lingkungan sekitarnya dan memberikan nuansa yang indah. Dengan pencahayaan yang tepat, pier head juga dapat menciptakan suasana romantis saat matahari terbenam atau memberikan kesan futuristik saat malam hari.

Dalam kawasan perkotaan, pier head seringkali ditempatkan di sepanjang jalan, taman kota, atau di tengah-tengah area publik. Dengan bentuk dan warna yang kreatif, pier head dapat menambahkan kehidupan dan keunikan dalam lingkungan perkotaan yang seringkali monoton. Ini memberikan pengalaman visual yang menarik bagi warga kota dan pengunjung yang melewati area tersebut.


Proses Pembuatan Pier Head Jembatan


Nah, proses pembuatan pier head jembatan sebelum dikirimkan ke lokasi proyek adalah sebagai berikut:

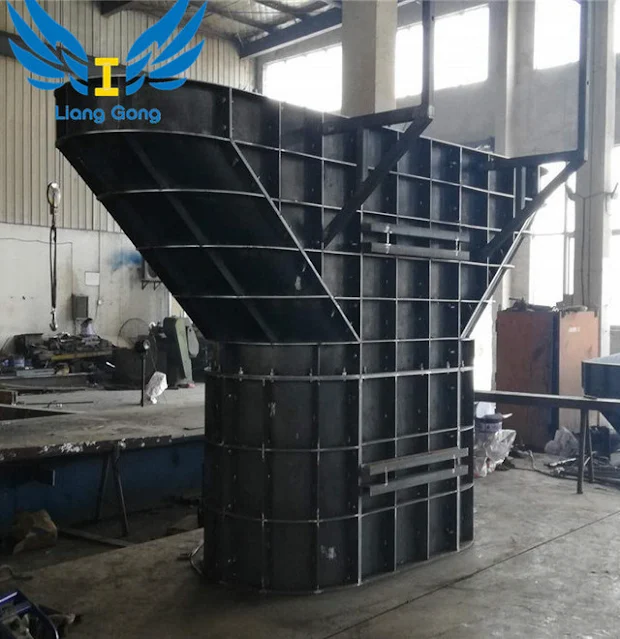

1. Tahap Pertama: Pembuatan Bekisting

Proses pembuatan pier head dimulai dengan pembuatan bekisting atau cetakan sementara. Bekisting ini berfungsi sebagai penahan beton selama proses penuangan dan pembentukan.

Bekisting biasanya terbuat dari bahan yang kuat seperti kayu atau logam. Penting untuk memastikan bahwa bekisting dibuat dengan presisi dan ketahanan yang cukup untuk menahan tekanan beton yang akan dituangkan.





2. Tahap Kedua: Pembesian

Setelah bekisting selesai, tahap selanjutnya adalah pembesian. Pembesian adalah proses pemasangan besi tulangan yang berfungsi untuk memperkuat pier head.

Pada tahap ini, besi tulangan diletakkan dan diikat sesuai dengan desain struktur yang telah direncanakan. Pembesian yang baik akan memberikan kekuatan dan daya tahan yang optimal pada pier head. Pastikan pembesian dilakukan dengan teliti dan sesuai dengan standar konstruksi yang berlaku.


3. Tahap Ketiga: Pengecoran Beton

Setelah pembesian selesai, proses selanjutnya adalah pengecoran beton segar ke dalam cetakan. Terdapat dua tahap dalam proses pengecoran beton, yaitu pengecoran bagian bawah pier dan bagian atasnya. Ini penting untuk menciptakan kekuatan yang merata dan menjaga keseimbangan struktur pier head.

Proses pengecoran beton harus dilakukan dengan hati-hati untuk memastikan bahwa beton terdistribusi dengan baik di seluruh cetakan dan mengisi seluruh ruang kosong.

Menghindari Ambruknya Pier Head dalam Proyek Konstruksi: Penyebab dan Cara Mencegahnya


Dalam industri konstruksi, pier head adalah komponen yang memainkan peran penting dalam memastikan kekokohan struktur bangunan. Namun, sayangnya, pier head juga sering menjadi penyebab kekhawatiran dan bahaya potensial jika tidak dipasang dengan benar atau menggunakan bahan yang kurang berkualitas.

Untuk mencegah ambruknya pier head dan memastikan kelancaran proyek konstruksi, penting bagi kita untuk memahami penyebab umum dari masalah ini.

1. Desain yang Tidak Memadai

Salah satu penyebab utama ambruknya pier head adalah desain yang tidak memadai. Desain yang tidak mempertimbangkan dengan baik beban yang akan ditanggung oleh pier head atau tidak memperhitungkan kekuatan dan stabilitas yang diperlukan bisa menyebabkan kegagalan struktural. Oleh karena itu, penting untuk melibatkan insinyur dan arsitek yang berpengalaman dalam merancang pier head yang kuat dan sesuai dengan kebutuhan proyek.


2. Penggunaan Bahan yang Kurang Berkualitas

Kualitas bahan yang digunakan dalam pembangunan pier head memiliki dampak signifikan pada kekuatan dan ketahanannya terhadap beban. Jika bahan yang digunakan tidak memenuhi standar yang ditetapkan atau memiliki kualitas yang buruk, maka pier head dapat menjadi lemah dan rentan terhadap ambruk. Pastikan untuk menggunakan bahan yang berkualitas tinggi dan sesuai dengan persyaratan proyek untuk menjaga kestabilan struktural pier head.


3. Tidak Kuat Menahan Beban saat Pengecoran

Salah satu penyebab utama ambruknya pier head adalah kurangnya daya tahan saat diberi beban, terutama selama proses pengecoran. Ketika pier head tidak memiliki kekuatan yang memadai, risiko ambruk menjadi tinggi. Sebagai contoh, pada tahun 2019, dalam proyek pembangunan Bogor Outer Ring Road, pier head yang tidak cukup kuat menahan beban saat pengecoran mengakibatkan keruntuhan.

Untuk mencegah masalah ini, penting untuk menggunakan bahan konstruksi yang kuat dan sesuai dengan beban yang diantisipasi. Perhitungan struktural yang tepat harus dilakukan untuk menentukan kekuatan yang dibutuhkan dan memastikan pier head mampu menahan beban yang diberikan.


4. Tidak Mengikuti Panduan Dalam Memasang Jumlah Baut Penguat Besi Penyangga


Pemasangan baut penguat besi penyangga yang tidak sesuai dengan aturan juga dapat menjadi penyebab ambruknya pier head. Pada tahun 2018, proyek pembangunan jalan tol Becakayu mengalami kejadian serupa. Jumlah baut penguat yang terpasang kurang dari yang seharusnya mengakibatkan ketidakstabilan pier head dan akhirnya ambruk.


Untuk mencegah masalah ini, penting untuk mengikuti pedoman dan aturan yang telah ditetapkan dalam proses pemasangan baut penguat. Perencanaan yang cermat harus dilakukan untuk menentukan jumlah baut yang tepat dan memastikan pier head terhubung dengan kokoh dan stabil.

5. Kurangnya Perawatan dan Pemeliharaan

Perawatan dan pemeliharaan yang tidak memadai juga dapat menyebabkan masalah pada pier head. Jika tidak ada perhatian yang cukup terhadap kondisi pier head setelah pembangunan selesai, kerusakan atau kelemahan yang berkembang seiring waktu tidak akan terdeteksi secara tepat waktu. Rutin melakukan pemeriksaan dan pemeliharaan, serta perbaikan yang diperlukan, akan membantu menjaga kekuatan dan integritas pier head.


6. Faktor Lingkungan

Faktor lingkungan seperti gempa bumi, banjir, atau erosi juga dapat mempengaruhi stabilitas pier head. Konteks lingkungan yang ekstrem atau perubahan tak terduga dapat menimbulkan tekanan dan beban tambahan pada pier head.

Dalam perancangan dan pembangunan jembatan, perhatian dan kehati-hatian yang matang harus diberikan pada pier head untuk mencegah kemungkinan kegagalan struktural yang dapat berdampak besar.
